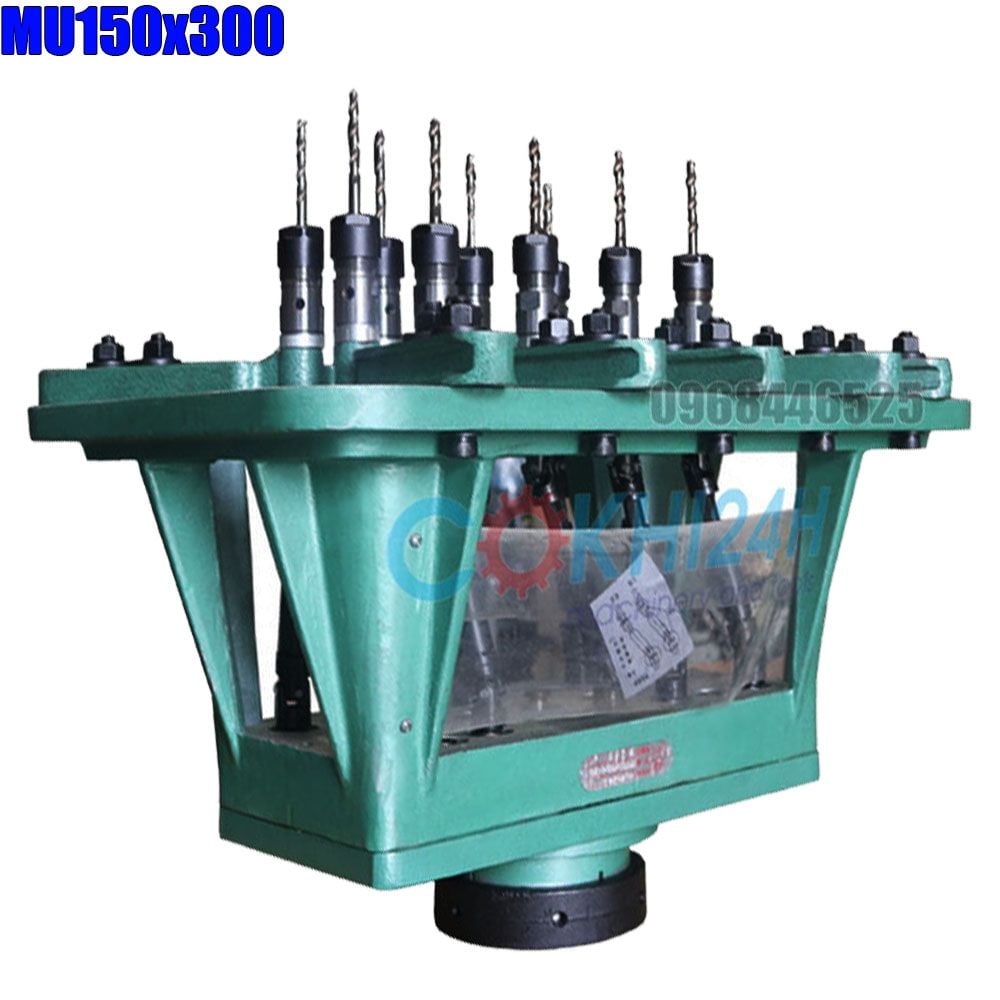

ĐẦU KHOAN TARO CHỮ NHẬT 10 MŨI
MU150x350 là mẫu đầu khoan nhiều mũi có thiết kế dạng chữ nhật có thể lắp được tối đa 10 mũi khoan hoặc taro cùng lúc. Đây là kiểu đầu khoan taro nhiều trục phổ thông dùng cardan kẹp mũi bằng collet, có thể lắp cho nhiều dòng máy khoan và máy taro.
ĐẶC ĐIỂM NỔI BẬT
- Đầu khoan nhiều mũi MU150x350 cho phép lắp từ 4 đến 10 mũi, điều chỉnh vị trí mũi trong phạm vi 150x350mm.
- Sử dụng cardan rời truyền động nhờ các bánh răng trung gian. Số lượng cardan cũng chính là số lượng mũi khoan.
- Vì có kiểu thiết kế dạng khớp xoay nến cần điều chỉnh độ chéo không quá 15 độ và giới hạn điều chỉnh của các mũi đối với model này phải nội tiếp trong khoảng 150x350mm.
- Cặp mũi bằng collet. Có 3 loại collet thông dụng được sử dụng trên đầu này là ER11, ER20 và ER25.
- Chuẩn collet càng lớn thì kẹp được mũi kích thước càng lớn. Tuy nhiên, collet càng lớn thì khoảng cách tối thiểu giữa 2 mũi cũng bị đẩy ra xa hơn so với collet loại nhỏ.
- Đầu khoan taro 10 mũi MU150x350 là lựa chọn thích hợp để gia công cho chi tiết có nhiều lỗ nằm được bố trí trải dài hoặc thẳng hàng.
- Ngoài kích thước 150x350mm nói trên, khách hàng có thể đặt riêng loại đầu có kích thước khác gần tương tự như MU120x300.
THÔNG SỐ KỸ THUẬT ĐẦU KHOAN NHIỀU MŨI MU150x350
Model | 150x350 serial MU | ||||||
Tùy chọn chuẩn collet | ER8 | ER11 | ER20 | ER25 | |||
Kẹp được mũi | Ø1~5mm | Ø1~7mm | Ø2~13mm | Ø1~16mm | |||
K/cách nhỏ nhất giữa 2 mũi | 13mm | 18mm | 28mm | 45mm | |||
K/cách lớn nhất giữa 2 mũi | 150x350mm | ||||||
Tùy chọn số trục | 4 đến 10 trục |
